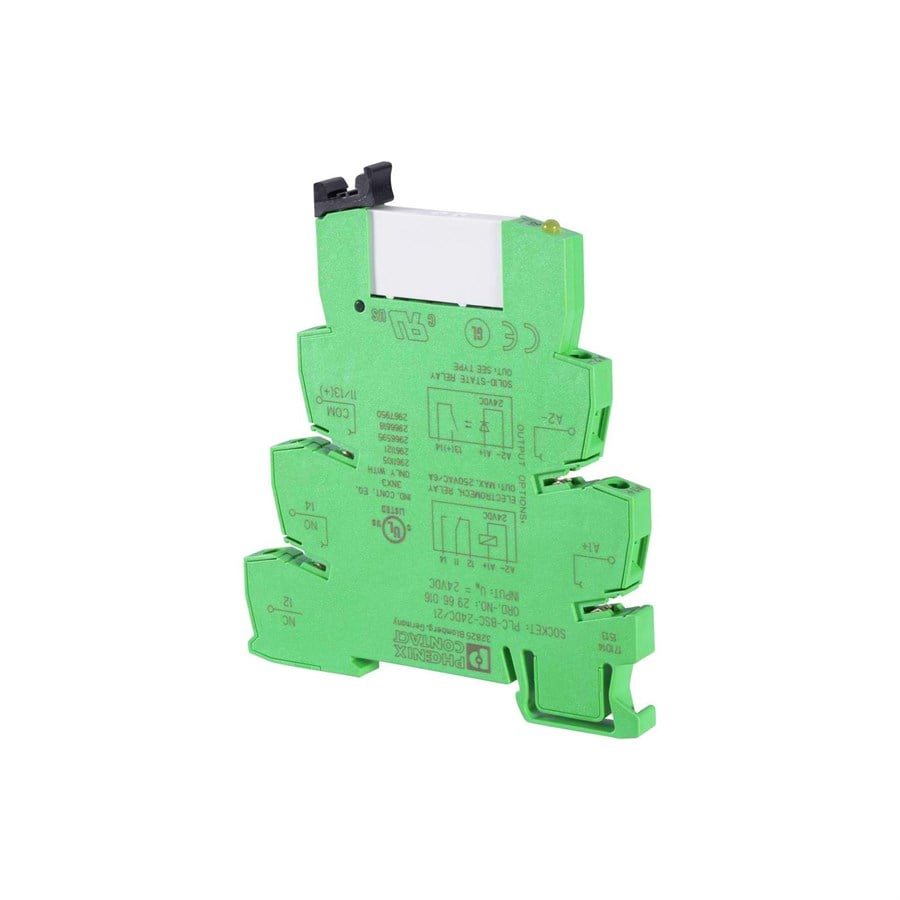

Phoenix 2966171 PLC-R SC 24DC/21 Röle Modülü

Phoenix 2966171 PLC-R SC 24DC/21 Röle Modülü (1022225)

Marka : PHOENIX
Fiyat : ₺293,80(KDV Dahil)
Favorilere Ekle

Açıklama

Kullanım kısıtlamasıEMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın

Boyutlar

Genişlik6,2 mm
Yükseklik80 mm
Derinlik94 mm

Ortam şartları

Ortam sıcaklığı (çalışma)-40 °C ... 60 °C
Ortam sıcaklığı (stok/nakliye)-40 °C ... 85 °C

Bobin tarafı
Nominal giriş gerilimi UN24 V DC
UN'de tipik giriş akımı9 mA
Tipik tepki süresi5 ms
Tipik bırakma zamanı8 ms
Koruma devresiPolarite koruma Polarite koruma diyodu
Ters gerilim diyodu Ters gerilim diyodu
Çalışma gerilimi göstergesiSarı LED
Nominal durum için güç kaybı0,22 W

Kontak tarafı

Kontak tipi1 PDT
Şalter kontağı tipiTek kontak
Kontak malzemesiAgSnO
Maksimum anahtarlama gerilimi250 V AC/DC (Bitişik modüllerin benzer terminal noktaları arasında 250 V (L1, L2, L3) tan büyük gerilimler için PLC-ATP ayırma plakası yerleştirilmelidir. Bu durumda potansiyel köprüleme FBST 8-PLC... veya FBST 500... ile yerine getirilir. )
Minimum anahtarlama gerilimi5 V (100 mA'de)
Min. anahtarlama akımı10 mA (12 V'ta)
Maksimum kalkış akımı10 A (4 s)
Sürekli sınır akımı6 A
Kesme seviyesi (omik yük) maks.140 W (24 V DC için)
20 W (48 V DC için)
18 W (60 V DC için)
23 W (110 V DC için)
40 W (220 V DC için)
1500 VA (250 V AC için)
DIN VDE 0660/IEC 60947'ye göre anahtarlama kapasitesi2 A (24 V'de, DC13)
0,2 A (110 V'de, DC13)
0,1 A (220 V'de, DC13)
3 A (24 V'de, AC15)
3 A (120 V'de, AC15)
3 A (230 V'de, AC15)

Bağlantı verileri giriş tarafı

Bağlantı adıBobin tarafı
Bağlantı tipiVidalı bağlantı
Kablo soyma uzunluğu8 mm
Vida yiviM3
İletken kesiti, tek telli0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı0,14 mm² ... 2,5 mm²
Kablo kesiti AWG26 ... 14

Bağlantı verileri çıkış tarafı

Bağlantı adıKontak tarafı
Bağlantı tipiVidalı bağlantı
Kablo soyma uzunluğu8 mm
Vida yiviM3
İletken kesiti, tek telli0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı0,14 mm² ... 2,5 mm²
Kablo kesiti AWG26 ... 14

Genel

NotBitişik modüllerin aynı bağlantı noktaları arasında 250 V (L1, L2, L3) tan büyük gerilimler için PLC-ATP ayırma plakası yerleştirilmelidir. Bu durumda potansiyel köprüleme FBST 8-PLC... veya FBST 500... ile yerine getirilir.
Test gerilimi röle sargısı/röle kontağı4 kV AC (50 Hz, 1 dk)
Çalışma modu100% çalışma faktörü
Koruma sınıfıIP20 (Röle tabanı)
Mekanik çalışma ömrü2 x 107 çevrim
Montaj pozisyonuherhangibir
Montaj talimatlarıSıralar halinde boşluk bırakmadan

Standartlar ve Yönetmelikler

Standarda uygun bağlantıCUL
TanımStandartlar/yönetmelikler
Standartlar/yönetmeliklerIEC 60664
EN 50178
Kirlilik sınıfı3
Darbe gerilim kategorisiIII
UL 94'e uygun yanmazlık sınıfıV0
