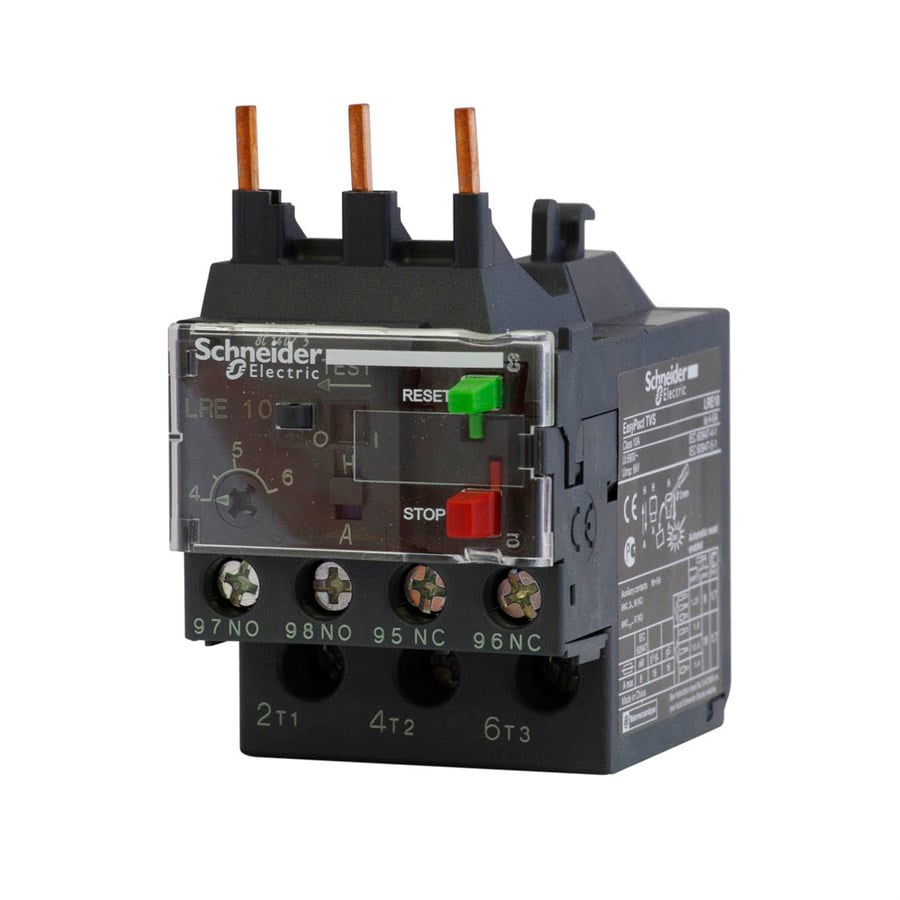

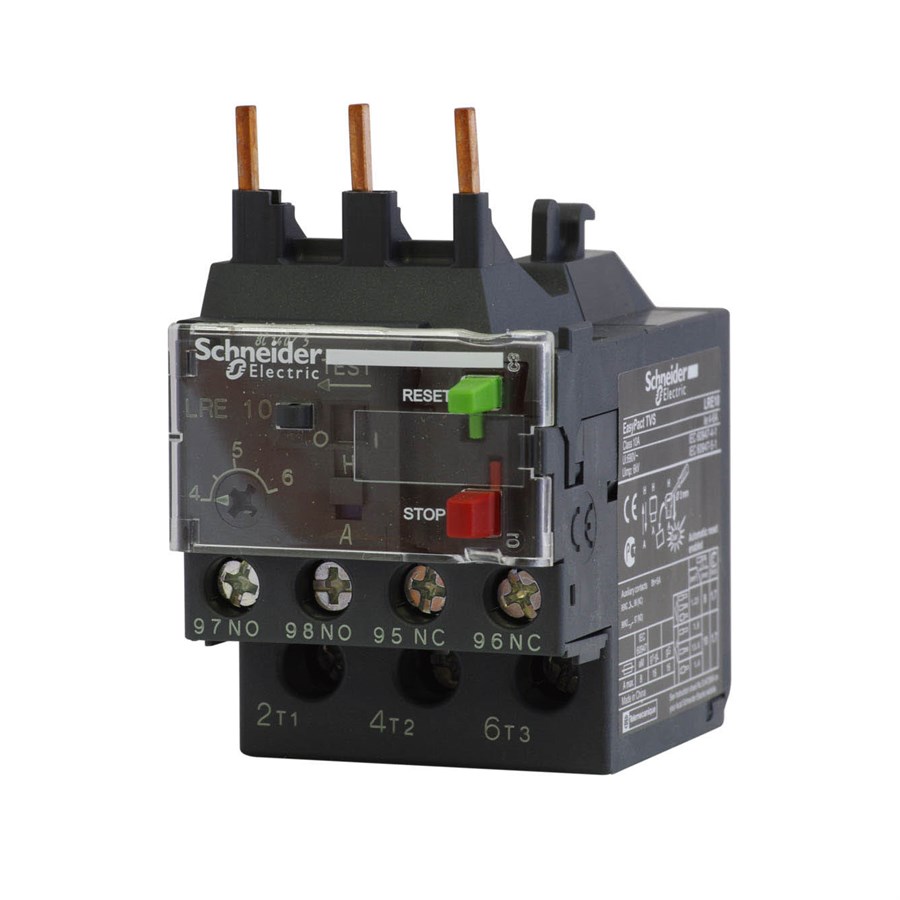

Schneider LRE-07 1,6-2,5A Termik Röle (1051076)

Ana

seri	EasyPact
ürün adı	EasyPact TVS
ürün ya da bileşen tipi	Diferansiyel termal aşırı yük rölesi
cihaz kısa adı	LRE
röle uygulaması	Motor koruma
faz arızası hassasiyeti	Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1
renk	Gri RAL 7011

Tamamlayıcı

ürün uyumluluğu	LC1E06...38
ağ tipi	AC
ağ frekansı	50...60 Hz
montaj desteği	Plaka (özel aksesuarlı) Ray (özel aksesuarlı) Kontaktör altında
asiri yük açma sinifi	Sınıf 10A 'e uygunIEC 60947-4-1
sinyalleme fonksiyonu	Röle açma göstergesi
termal koruma ayar aralığı	1.6...2.5 A
açma eşiği	1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1
mekanik dayanıklılık	Şoklar : 11 msn için 6 Gn 'e uygunIEC 60068-2-7 Titreşimler : 3 Gn 'e uygunIEC 60068-2-6
yardımcı kontak düzenleme	1 NA + 1 NK
[Ith] klasik açık hava termik akımı	Signalling circuit : 5 A
[Ue] nominal çalışma voltajı	<= 690 V AC
ilgili sigorta değeri	Güç devresi : 6 A (gG) Güç devresi : 4 A (aM) Signalling circuit : 5 A (gG)
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
[Uimp] nominal darbe dayanım voltajı	6 kV
yerel sinyalleme	Trip indicator
kontrol tipi	Durdurma : kırmızı push-buton Sıfırlama : yeşil push-buton
sıcaklık dengeleme	-20...60 °C
bağlantılar - terminaller	Vida kelepçesi terminalleri (güç devresi konu 1 esnek kablo(lar) olmadan kablo ucu 'in1,5...6 mm² Vida kelepçesi terminalleri (güç devresi konu 1 esnek kablo(lar) ile kablo ucu / 1...4 mm² Vida kelepçesi terminalleri (güç devresi konu 1 katı kablo(lar) olmadan kablo ucu 'in1...6 mm² Screw clamp terminals (signalling circuit): 2 flexible cable(s) without cable end of 1...2.5 mm² Screw clamp terminals (signalling circuit): 2 flexible cable(s) with cable end of 1...2.5 mm² Screw clamp terminals (signalling circuit): 2 solid cable(s) without cable end of 1...2.5 mm²
sıkma torku	Güç devresi (vida kelepçesi terminalleri konu 1,7 N.m Signalling circuit (screw clamp terminals): 1.7 N.m
yükseklik	44.5 mm
genişlik	45 mm
derinlik	70 mm
ürün ağırlığı	0.13 kg

Ortam

standartlar	IEC 60947-4-1 IEC 60947-5-1
ürün sertifikaları	GOST
koruyucu bakım	TH 'e uygunIEC 60068
IP koruma derecesi	IP20 'e uygunIEC 60529
çalışma için ortam hava sıcaklığı	-20...70 °C değer kaybı ile -20...60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1
depolama için ortam hava sıcaklığı	-60...80 °C
yangına dayanıklılık	850 °Cuyumluluk standardı IEC 60068-2-1
dielektrik gücü	6 kV -de 50 Hz 'e uygunIEC 60255-5
elektromanyetik uyumluluk	Dalgalanma dayanımı : 6 kV 'e uygunIEC 60801-5
